Rotační snímače polohy
|
Výrobce: ELBO-Itálie. Tyto měřící systémy jsou uloženy uvnitř voděodolného obalu, s voděodolnými ložisky, s elastickými závěsy a se speciálními ocelovými pastorky. Signál je přenášen na displej pomocí oplášťovaných kabelů odolných vůči třískám a vysokým teplotám. Toto řešení umožňuje dosáhnout jak přesnosti měření tak i ochrany před prachem a třískami, a umožňuje dosáhnout velmi dobré spolehlivosti.
|
|
|
|
Tento enkodér se používá tam, kde chybí pro aplikaci odměřování větší prostor. Princip je podobný jako u modelu M-2. Doporučují se u strojů, které obrábějí dřevo, plasty, mramor a kde se neprovádí žádné těžké práce. |
|
Odměřovací systém model M-2 CRE může být dodán v jednom kuse do maximální délky 3850 mm. Pro větší délky měření mohou být přidány další hřebeny a to tak, že je možné dosáhnout použitelné délky odměřování přes 20 metrů. Možná měření jsou limitována násobky 200 mm připočítáním k základní délce 3850 mm ( to znamená 4050, 4250, 4650 atd).

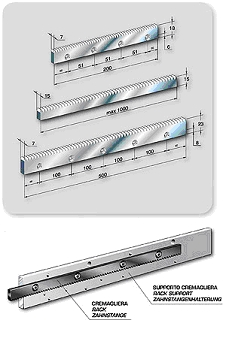

Hřebeny, které umožňují prodloužit potřebnou délku v tomto modulárním systému jsou vyrobeny ze speciální oceli a jsou přesné. Popis rotačního snímače pro otočný stůl: |
